水泥行业
模块化节能窑衬系统多行业规模化应用
5大行业 行业覆盖200+条 累计投运窑线80万件/年 智能装配产能80～120℃ 筒体表面温降
水泥行业

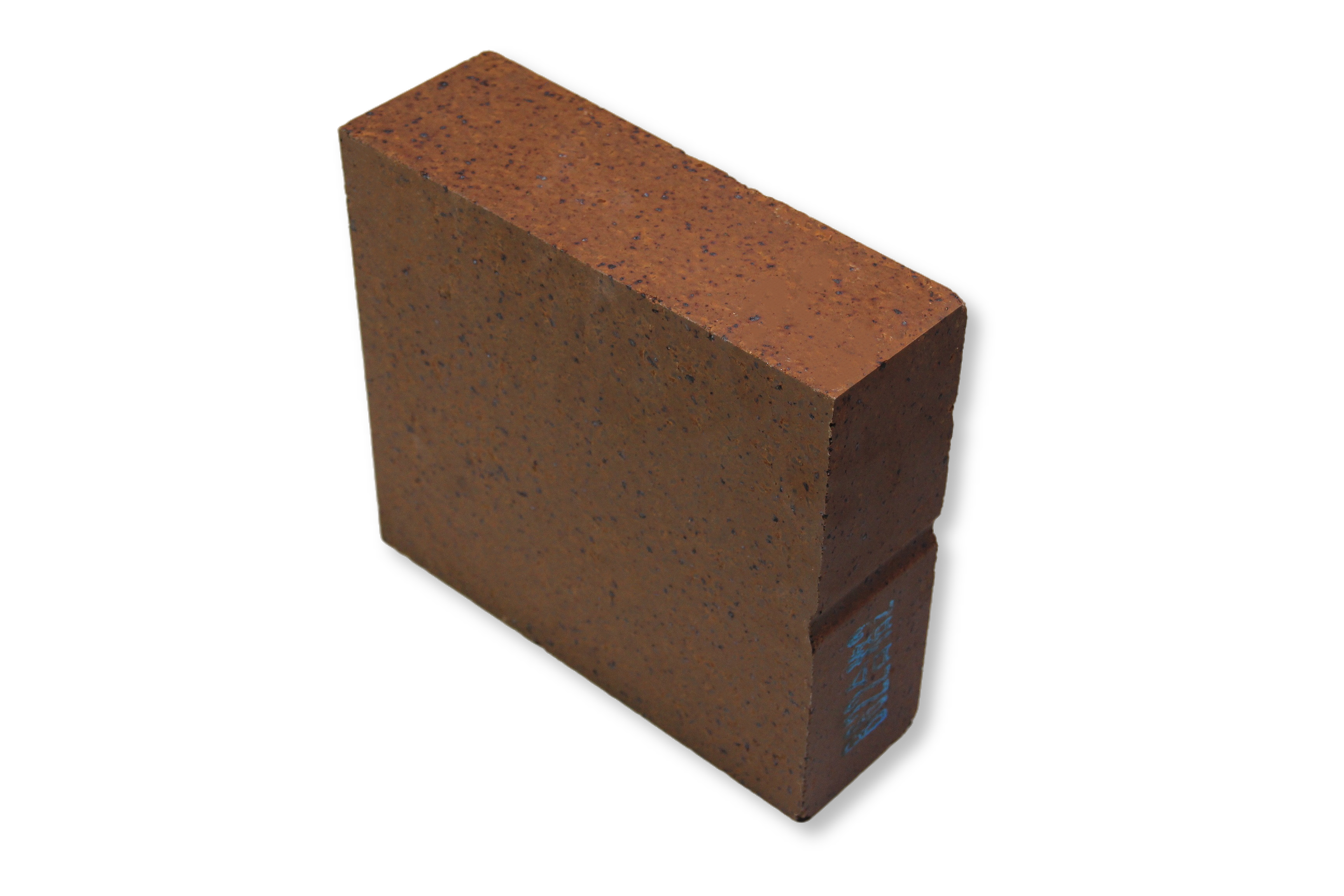

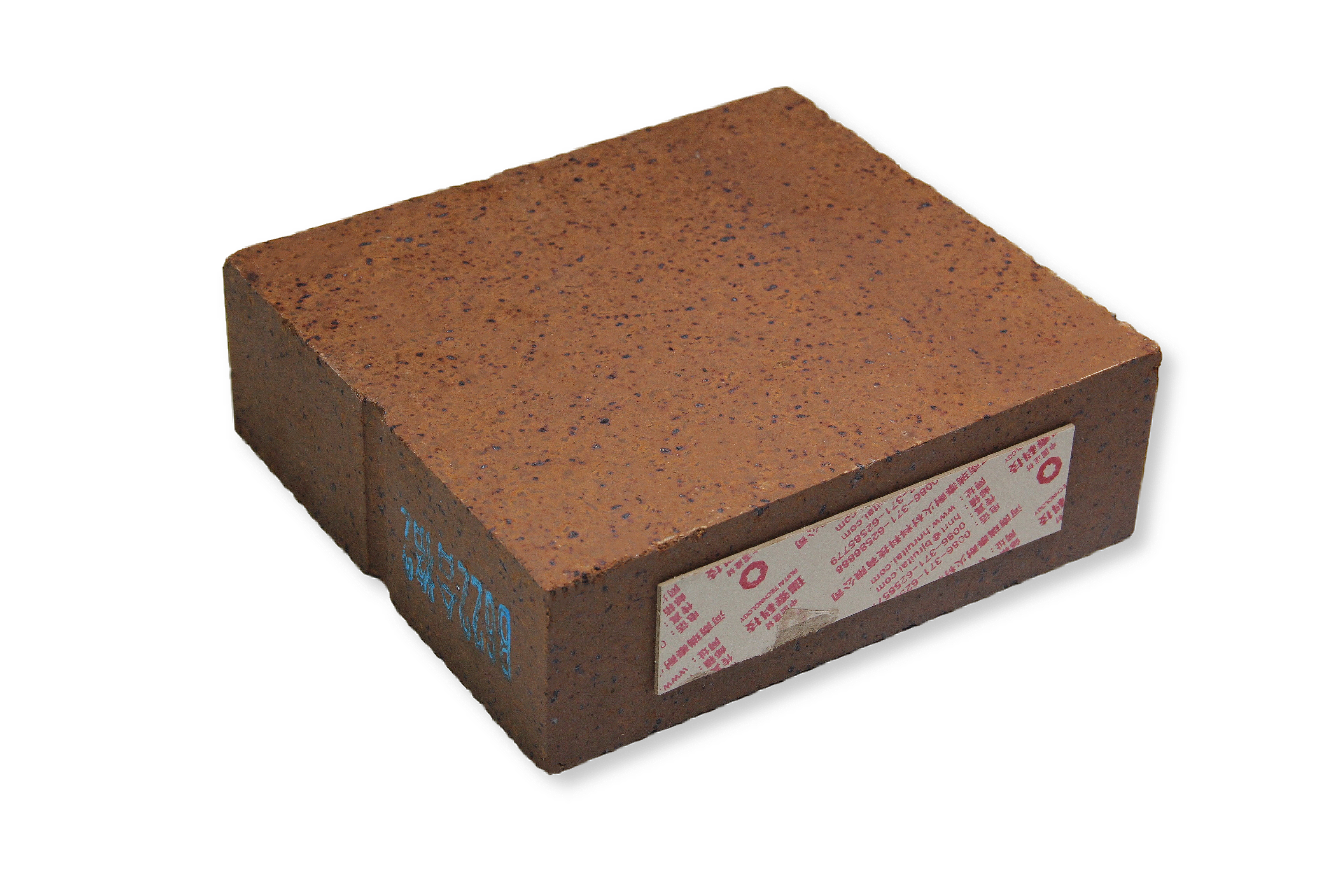

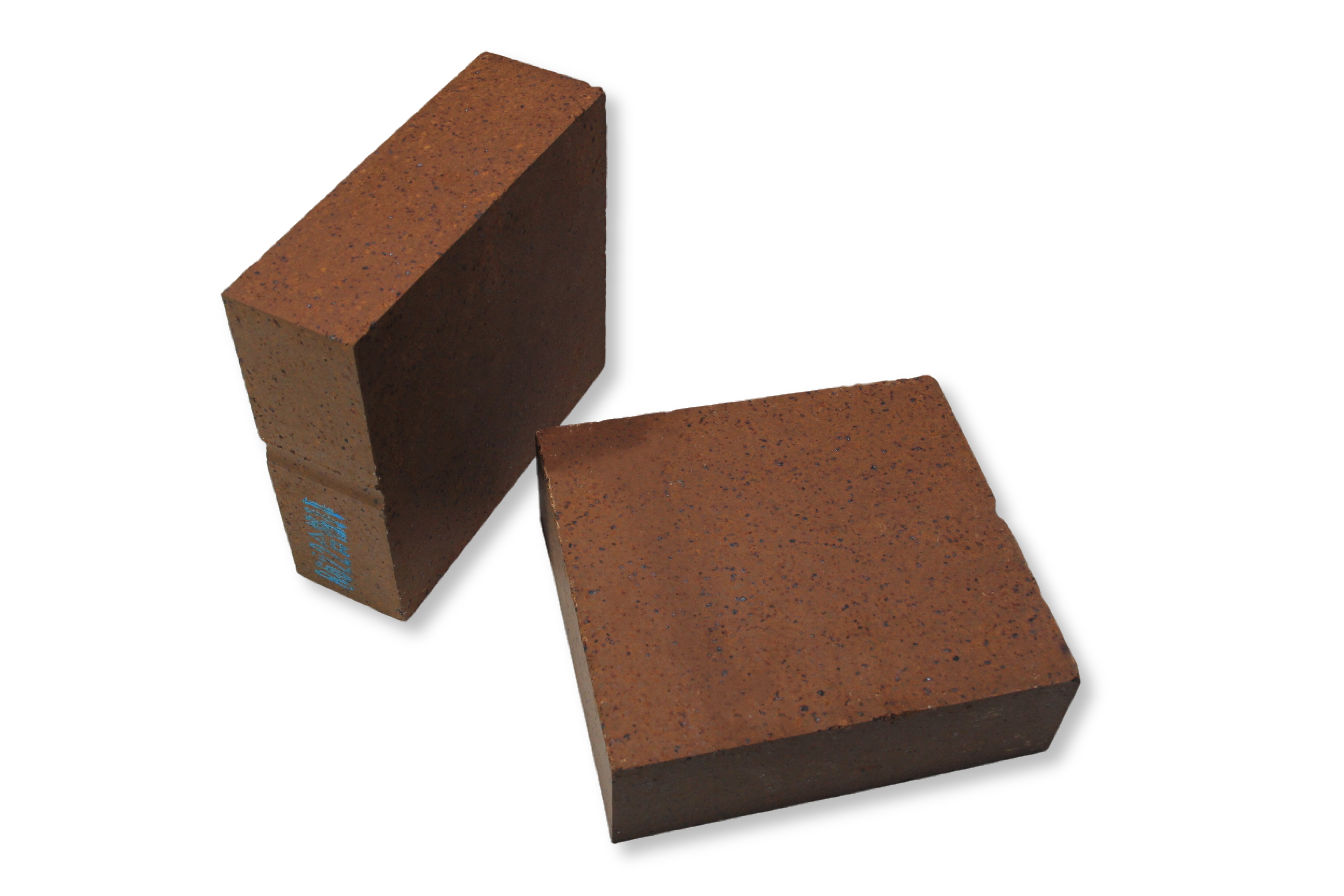

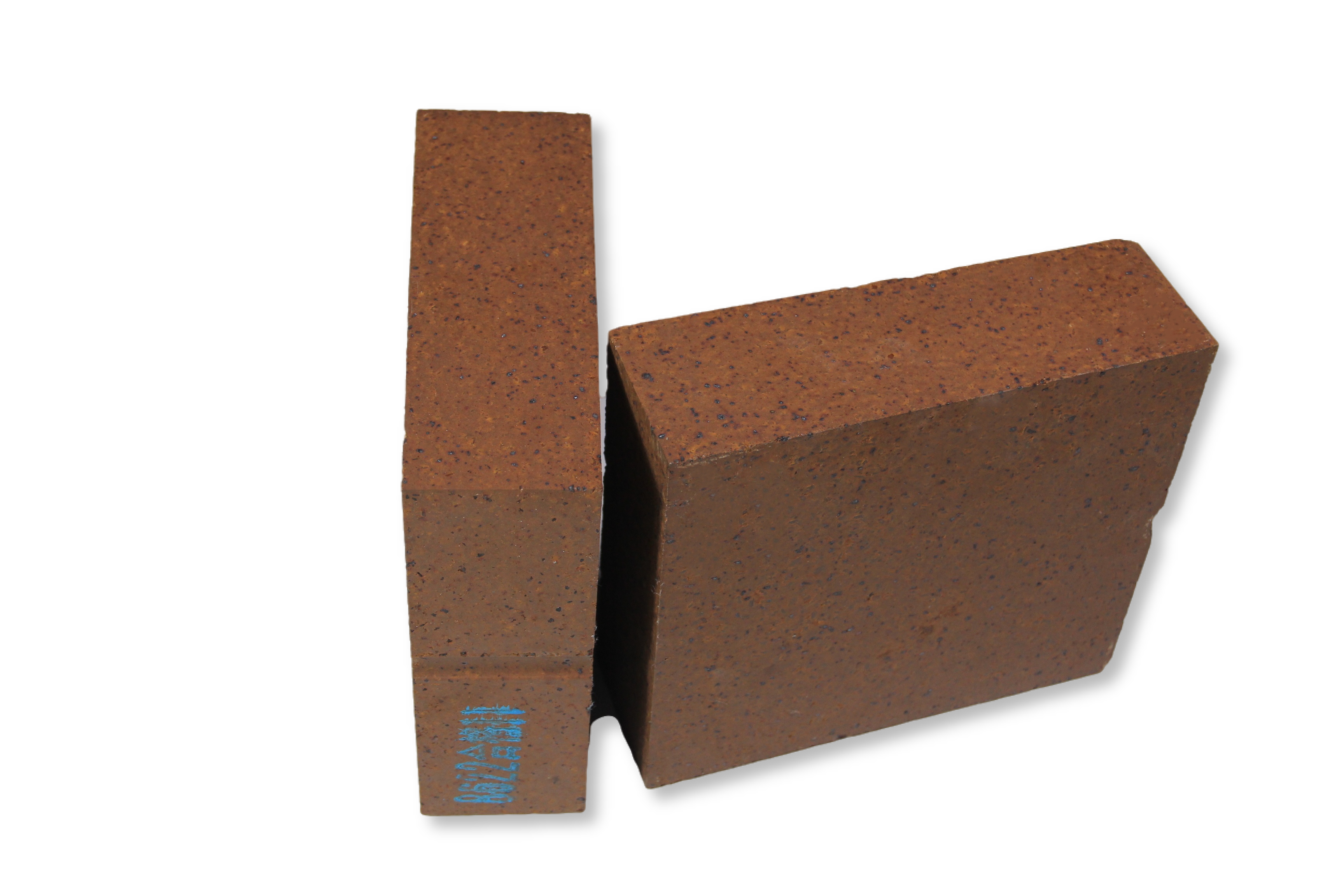

铁铝尖晶石砖
Hercynite-Magnesia Brick (FeO·Al₂O₃-MgO)
以预合成铁铝尖晶石（FeO·Al₂O₃）为核心的高韧性烧成带砖
预合成 Hercynite方镁石直接结合率>85%挂窑皮快且稳超大型窑适用
✓ 定制配方支持✓ 技术选型指导✓ 全国快速发货
产品简介
预合成铁铝尖晶石（FeO·Al₂O₃，Hercynite）替代传统铁铝尖晶石制备路线，避免烧结过程的 Fe 价态波动造成的砖面起皮、开裂；与电熔高纯镁砂（C/S ≥ 2 晶型）组合高压成型后 1680℃ 还原气氛保温烧成。制品方镁石晶体尺寸均匀、直接结合率 >85%，铁铝尖晶石沿三晶交处均匀析出，挂窑皮速度较传统镁铁砖再缩短 20%，且窑皮在温度波动下不易脱落，适用于 7000t/d 及以上超大型干法水泥回转窑烧成带。
核心优势
Fe 价态稳定
预合成 Hercynite 一步入料，避免生料烧成中的 Fe 波动起皮。
直接结合率高
方镁石-方镁石直接结合 >85%，高温抗折突出。
窑皮稳定
烧成带温度波动 ±50℃ 窑皮不脱落。
超大型窑适用
7000t/d 及以上超大型窑可提供 8000t/d 级砖型尺寸系列。
理化指标
| 指标 / 型号 | H-MF-88 |
|---|---|
| MgO (%) ≥ | 88 |
| FeO·Al₂O₃ 预合成尖晶石 (%) ≥ | 8 |
| 体积密度 (g/cm³) ≥ | 3.00 |
| 显气孔率 (%) ≤ | 14 |
| 常温耐压强度 (MPa) ≥ | 75 |
| 高温抗折强度 1400℃ (MPa) ≥ | 6 |
| 荷重软化开始温度 T₀.₆ (℃) ≥ | 1650 |
* 以上为典型检测指标，实际产品以出厂检测报告为准；特殊工况可定制配方与砖型。
RELATED
同系列产品
硅莫砖
Silicon Carbide-Mullite Brick
以碳化硅和高纯矾土熟料为主要原料、添加氧化物超微细粉和特定外加剂，经高压成型与高温烧结而成。烧结体内莫来石相与碳化硅颗粒形成骨架，具有荷重软化温度高、常温耐压强度大、抗震稳定性好、抗水泥熟料化学侵蚀及物料冲刷能力强等综合优点，按荷重软化温度分为 GM-1680、GM-1650、GM-1550 三个牌号，是大中型新型干法水泥窑过渡带的主力砖种。
GM-1680抗磨损抗热震
耐碱砖
Alkali-Resistant Fireclay / High-Alumina Brick
以低铝耐火黏土或一级矾土熟料为主要原料、调整 SiO₂-Al₂O₃-K₂O 相组成后烧结成型，遇水泥窑系统中的 K₂O/Na₂O/SO₃ 碱蒸气时，砖表面形成连续釉面层封闭开口气孔，阻止碱蒸气与熔融盐进一步渗透，是水泥预热器、分解炉、上升烟道、C1～C5 旋风筒等碱富集工况的通用经济型衬体。按 Al₂O₃ 含量与强度分为「普通耐碱砖（黏土质）」与「高强耐碱砖（高铝质）」两个牌号。
耐碱预热器高强可选
一级高铝砖
Grade I High-Alumina Brick
采用一级高铝矾土熟料（Al₂O₃≥75%）与结合黏土经高压成型、高温烧结而成，制品主晶相为刚玉与莫来石，玻璃相少、高温体积稳定性好，具有常温耐压强度高、抗熔渣与碱蒸气侵蚀能力优良、抗热震稳定等综合性能，是水泥窑分解炉、三次风管、窑门罩、冷却机等温度波动较大部位的通用高温衬砖。
LZ-75Al₂O₃≥75%
二级高铝砖
Grade II High-Alumina Brick
以二级高铝矾土熟料（Al₂O₃≈65%）为主要骨料，搭配软质黏土结合剂高压成型后在隧道窑 1450℃～1500℃ 烧成。制品莫来石晶相均匀、玻璃相适量，具有强度高、抗渣侵蚀与抗碱蒸气能力优良、高温体积稳定、热震适应性好等特点，是水泥、有色、电力等行业中高温区大面衬里的通用经济型砖种。
LZ-65通用
铁铝尖晶石砖 询价
留下需求，获取报价与选型建议
