有色行业
青海湘和有色金属冶炼窑炉耐材国产化配套
10万吨/年 阴极铜产能≥15% 炉衬寿命提升约22% 综合成本下降≥12MPa 高温抗折强度
玻璃行业

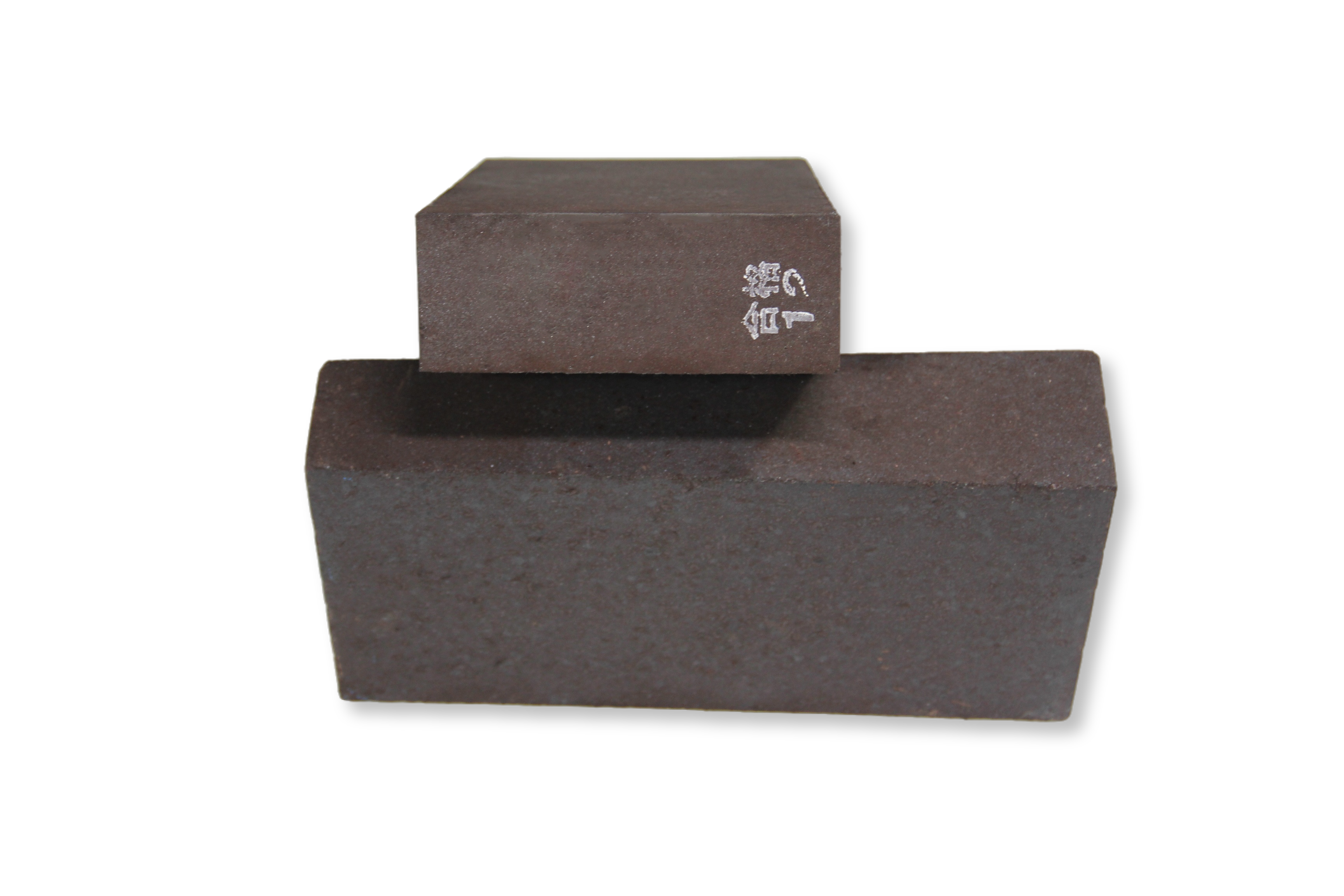

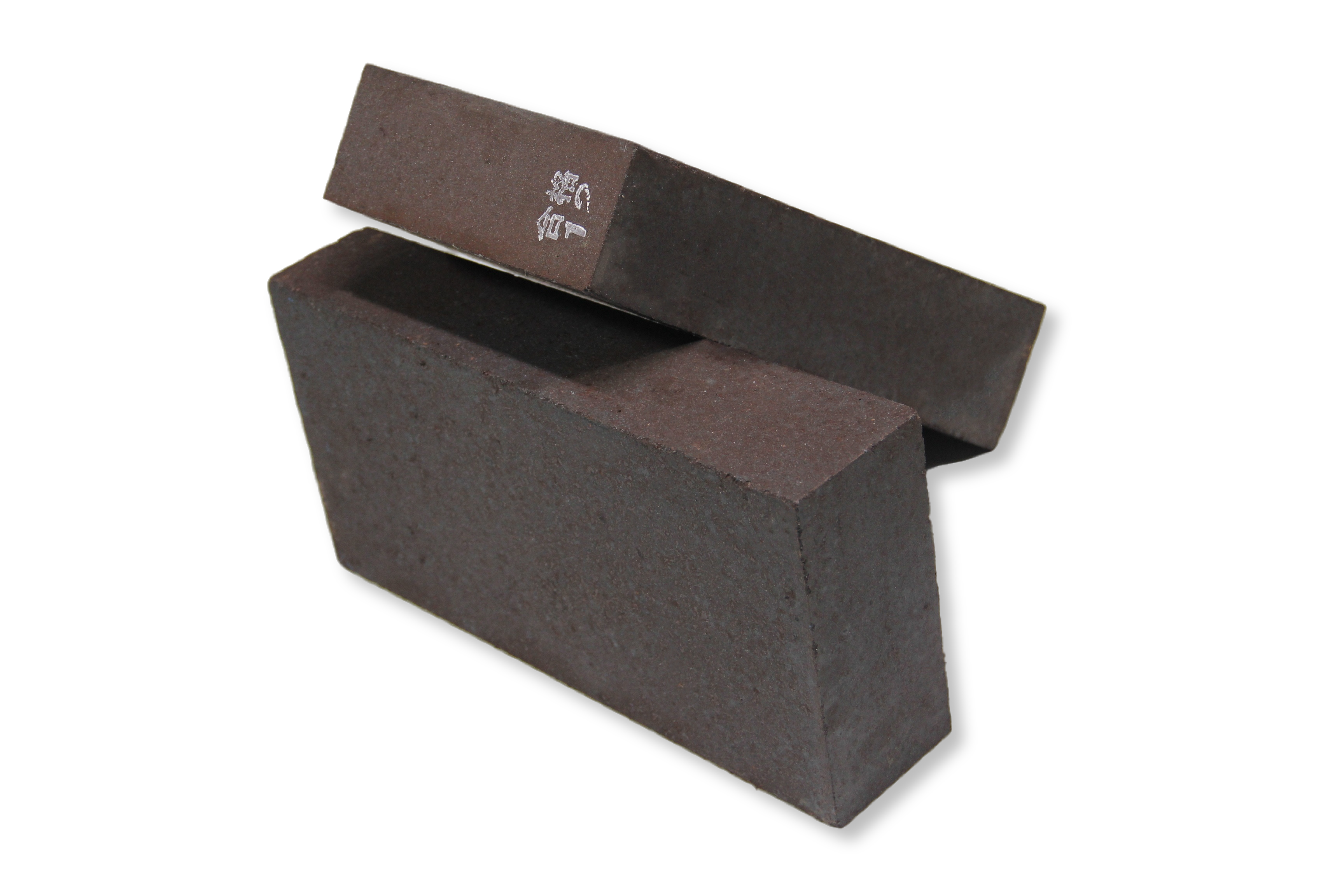

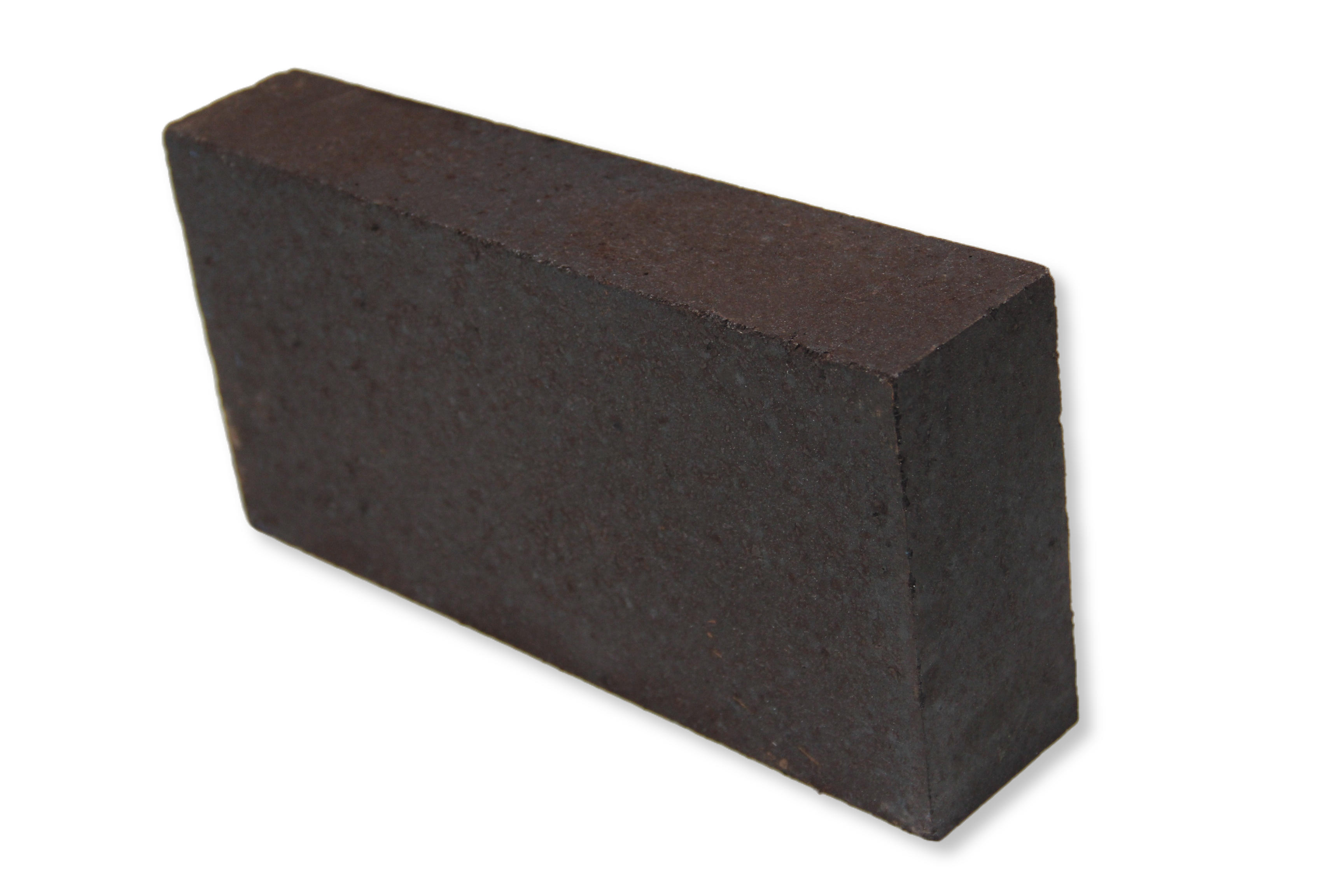

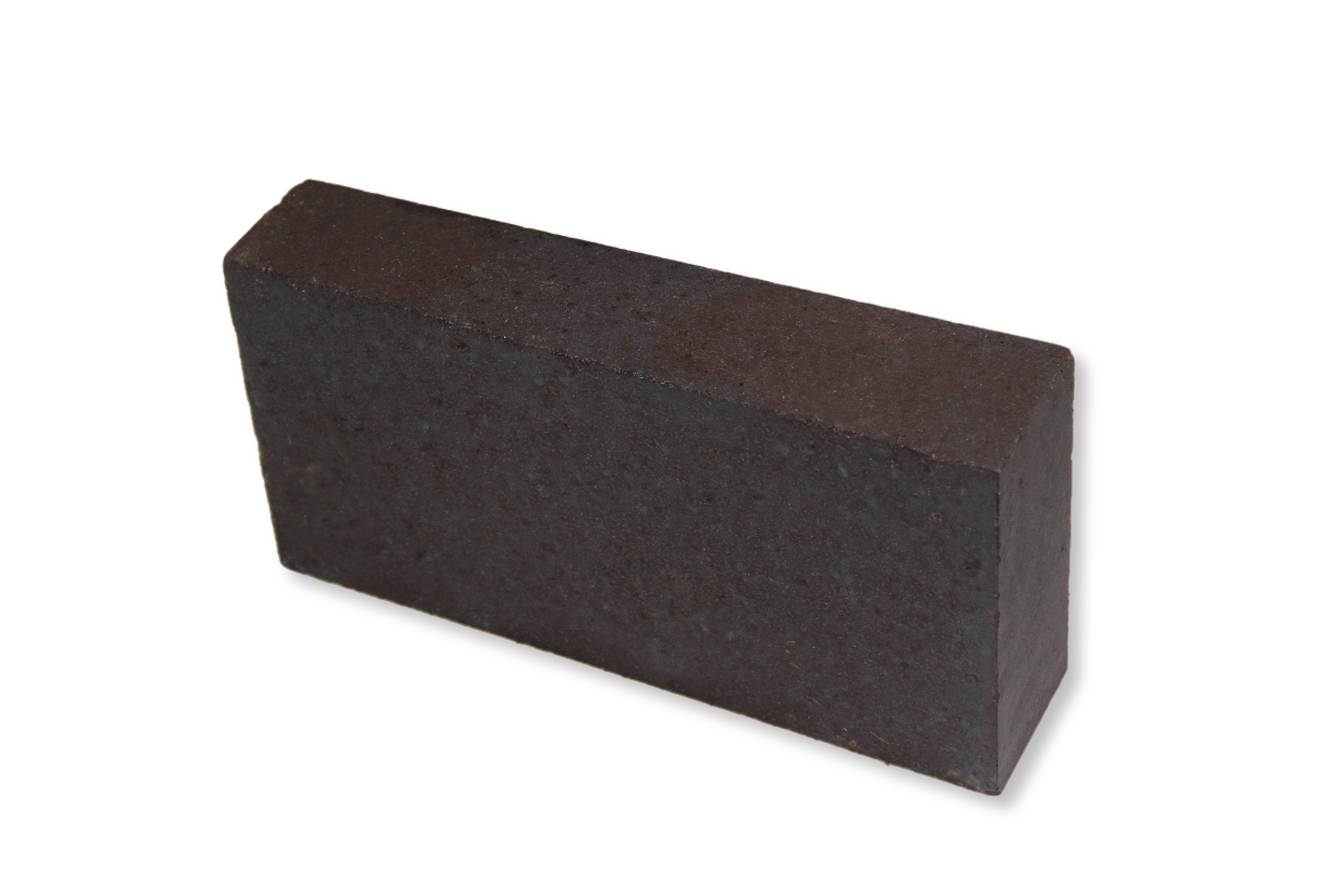

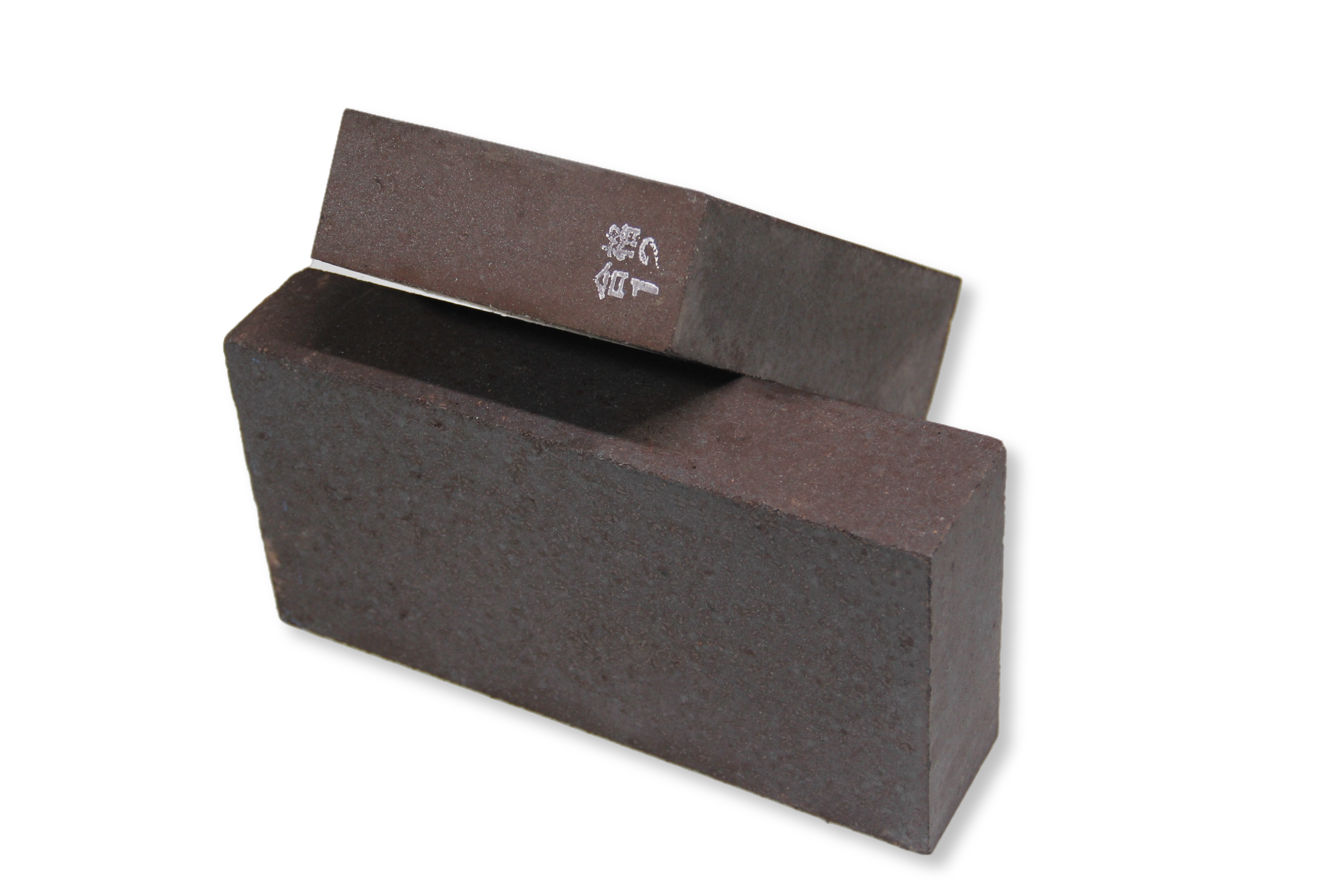

电熔半再结合镁铬砖
Fused Semi-Rebonded Magnesia-Chrome Brick
电熔镁铬砂 + 烧结镁砂半再结合工艺的高致密镁铬砖
半再结合工艺高致密抗渣抗渗透
✓ 定制配方支持✓ 技术选型指导✓ 全国快速发货
产品简介
以电熔镁铬砂（预合成 MgCr₂O₄ 尖晶石固溶体）为粗颗粒，搭配高纯烧结镁砂 + 铬精矿作基质，采用半再结合工艺（电熔+烧结复合）高温烧成。制品既具有电熔再结合镁铬砖的高耐侵蚀性，又具有烧结镁铬砖优良的挂窑皮与结构韧性，结构致密、气孔少，渣铁不易渗透，是有色冶金窑炉关键部位与玻璃窑个别高温部位的高端配套材料。
核心优势
工艺复合
电熔粗颗粒 + 烧结基质取长补短，综合性能突出。
高致密
体密 ≥3.15g/cm³，开口气孔少，渗透路径少。
抗渣蚀
MgCr₂O₄ 相固溶抗铁硅渣、铜铅渣系侵蚀。
关键部位
有色闪速炉 / 贫化电炉渣线 / 风口带核心砖种。
理化指标
| 指标 / 型号 | FSR-MC-15 | FSR-MC-18 |
|---|---|---|
| MgO (%) ≥ | 60 | 58 |
| Cr₂O₃ (%) ≥ | 15 | 18 |
| 体积密度 (g/cm³) ≥ | 3.15 | 3.20 |
| 显气孔率 (%) ≤ | 16 | 15 |
| 常温耐压强度 (MPa) ≥ | 58 | 62 |
| 荷重软化开始温度 T₀.₆ (℃) ≥ | 1700 | 1720 |
* 以上为典型检测指标，实际产品以出厂检测报告为准；特殊工况可定制配方与砖型。 数值参考电熔半再结合镁铬砖技术参数图。
应用场景
| 应用场景 | 使用部位 | 说明 |
|---|---|---|
| 有色闪速炉 / 贫化电炉 | 渣线 / 风口带 / 沉淀池端墙 | 高端关键配套 |
| 玻璃熔窑局部 | 个别高温区（按设计选型） | 少量配套 |
本产品应用于以下行业方案：
RELATED
同系列产品
镁锆筒砖
Magnesia-Zirconia Cylinder Sleeve Brick
在高纯大结晶镁砂（MgO≥97%）基础上复合加入稳定 ZrO₂（MgO 部分稳定）微粉，利用 ZrO₂ 相变增韧机理显著提高制品的抗热冲击与抗结构剥落能力；筒形异型结构保证喷枪口、格子体上层换向部位砌筑严密、不漏风，配合蓄热室其他镁质衬里可整体提升温度回收效率。
MZZrO₂异型
镁铝简形砖
Magnesia-Alumina Cylinder Sleeve Brick
筒形中空结构，材质以高纯电熔镁砂 + 烧结镁铝尖晶石为主，高温隧道窑烧成后制品尖晶石在方镁石基体中均匀弥散分布，兼具抗碱蒸气、抗热震、结构稳定等优点；筒形格子体开孔率较传统方型砖提高 15～20%，配合十字 / 筒子形排列可提高蓄热效率、降低废气温度，是玻璃熔窑蓄热室中上部格子砖的升级砖型。
MAS筒形格子砖
镁铝铬挂钩砖
MgO-Al₂O₃-Cr₂O₃ Hanger Suspension Brick
专为玻璃熔窑胸墙、L 型吊墙、碹脚等吊挂结构设计的异型砖，材质为镁铝铬复合尖晶石体系，挂钩部位采用全纤维异型模具一次等静压成型，烧制后与砖体本体一体承载，确保吊挂安全。挂钩公差 ±1mm，抗折强度较普通挤出砖提高 35%，配合不锈钢锚固结构可满足大型浮法玻璃熔窑长期稳定运行。
吊挂砖公差±1mm
95# 电熔镁砖
No.95 Fused Magnesia Brick (FM-95)
以 MgO ≥95% 品级电熔镁砂（大结晶方镁石，CaO/SiO₂ 比值>2）为主要原料，高压成型后 1700℃ 以上高温烧成，制品中方镁石直接结合率高、晶界硅酸盐相少，具有体密大、气孔率低、耐压强度高、荷重软化温度高、抗碱蒸气侵蚀能力突出等特点，是玻璃熔窑蓄热室中部位格子体与墙体的主流碱性配套砖。
FM-95MgO≥95%
电熔半再结合镁铬砖 询价
留下需求，获取报价与选型建议
